PDGでHoudiniからMayaのモデルを書き出す

はじめに

こんにちは。モノリスソフト テクニカルアーティストの廣瀬です。
今回はPDGでHoudiniからMayaのモデルをAlembicで書き出す作業を自動化してみたいと思います。
サンプルファイル(monolithtech_alembic.zip 28.4KB)はそのまま使えますので作業の効率化に活用してみてください。

サンプルファイル

実行

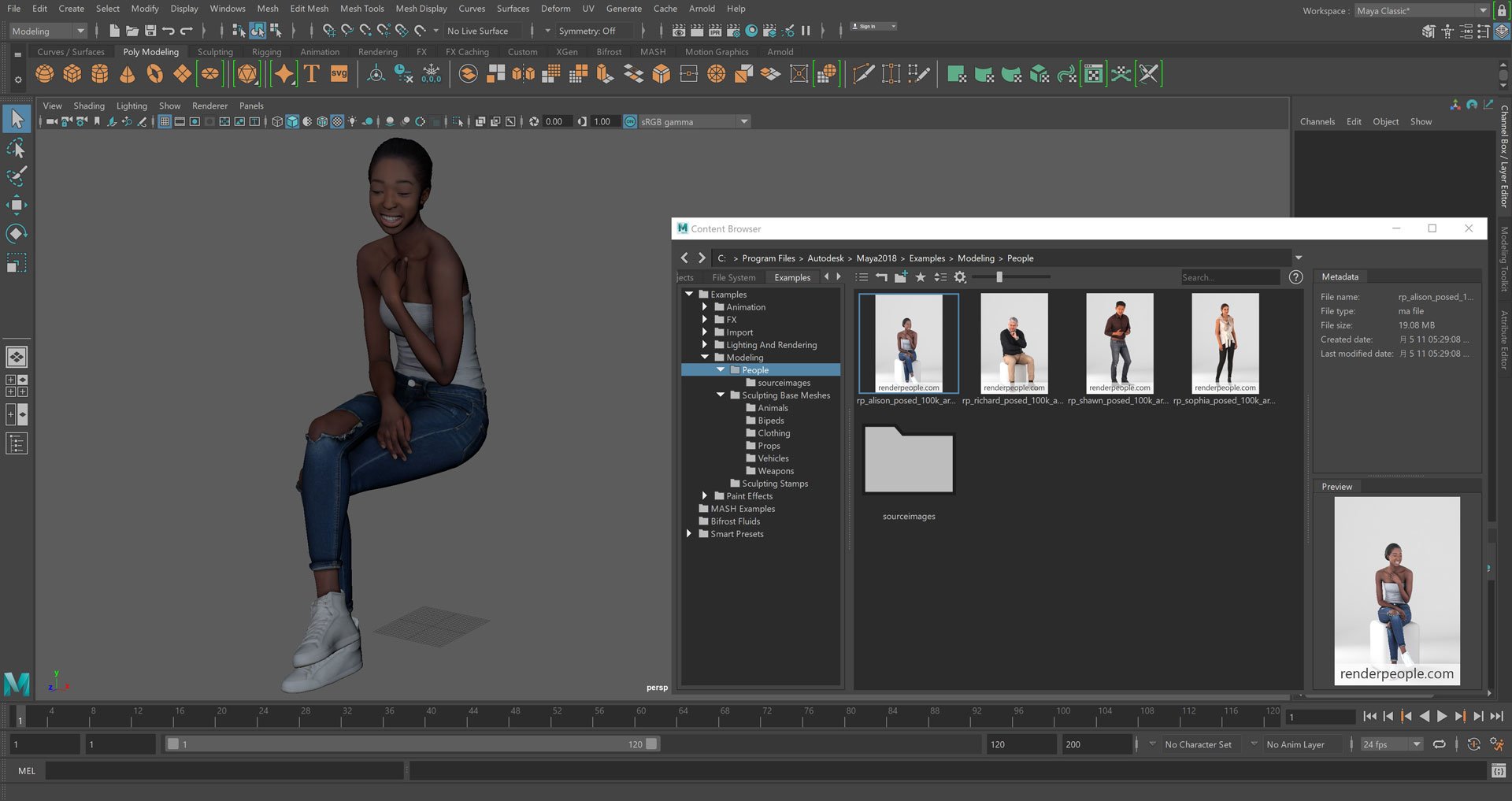

今回は例としてMayaのExamplesファイルのこちらのモデルを書き出してみます。


  1. サンプルファイルをダウンロードし、alembic.hipを適当な場所に配置します。

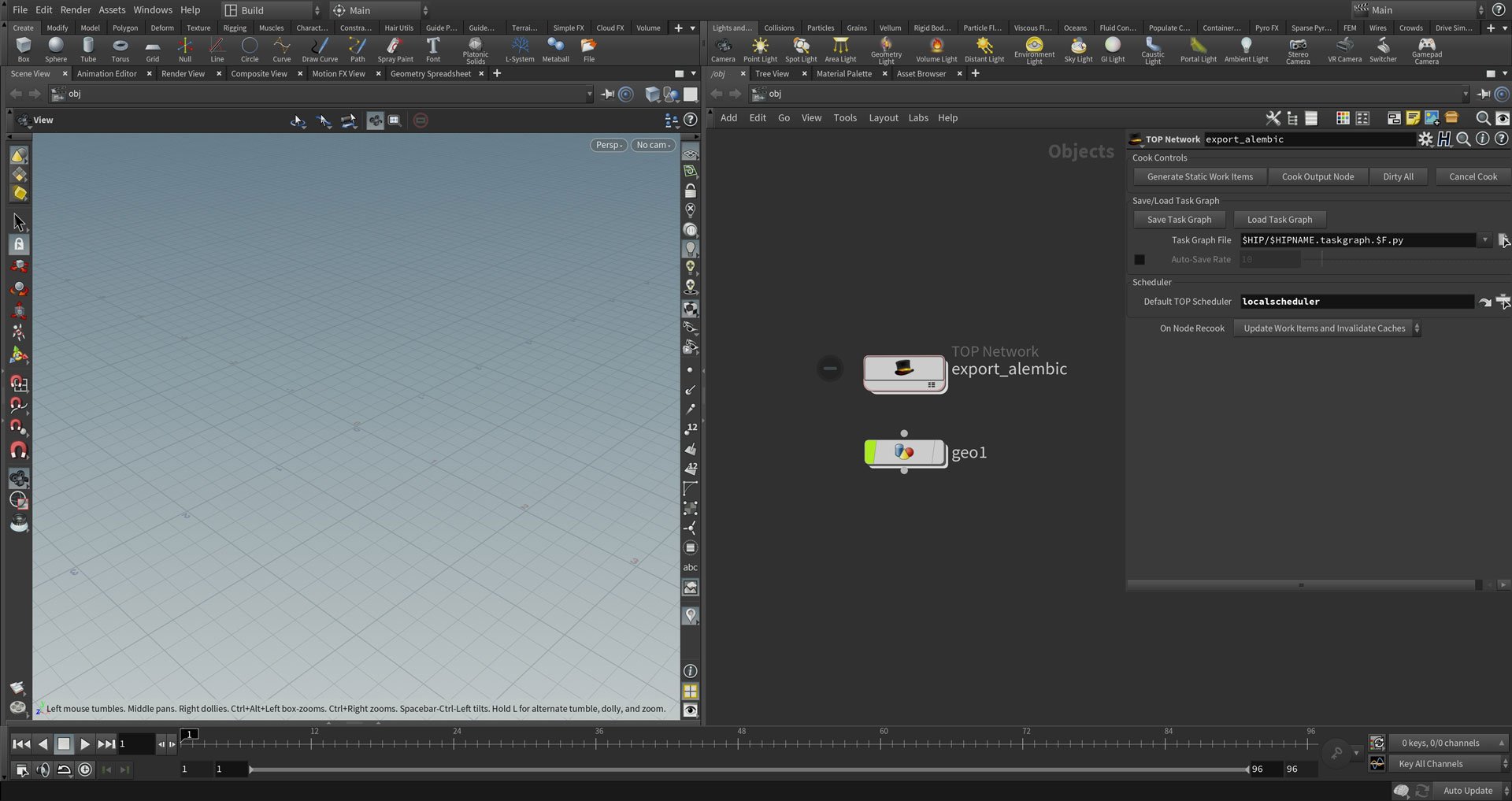

  2. alembic.hipを開きます。

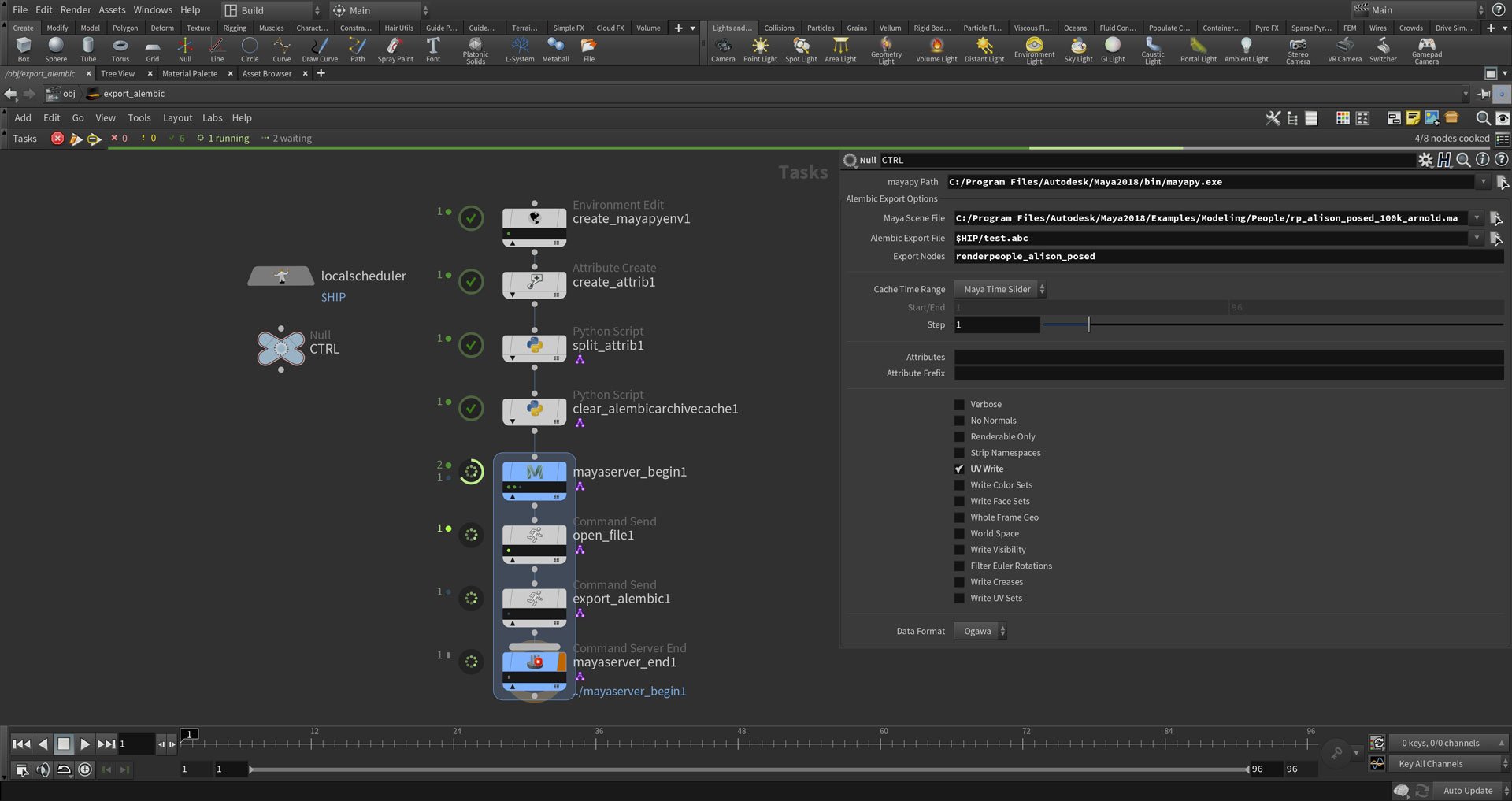

  3. export_alembicノードをダブルクリックして中に入りCTRLノードを選択します。
    mapyapy PathをインストールされているMayaバージョンのmayapyに書き換えます。(プロジェクトで専用のmayapyが用意されている場合はそちらに書き換えます。)
    Maya Scene File書き出したいMayaシーンファイルのパスに書き換えます。
    Export NodesをMayaシーンファイルの書き出したいノード名に書き換えます。

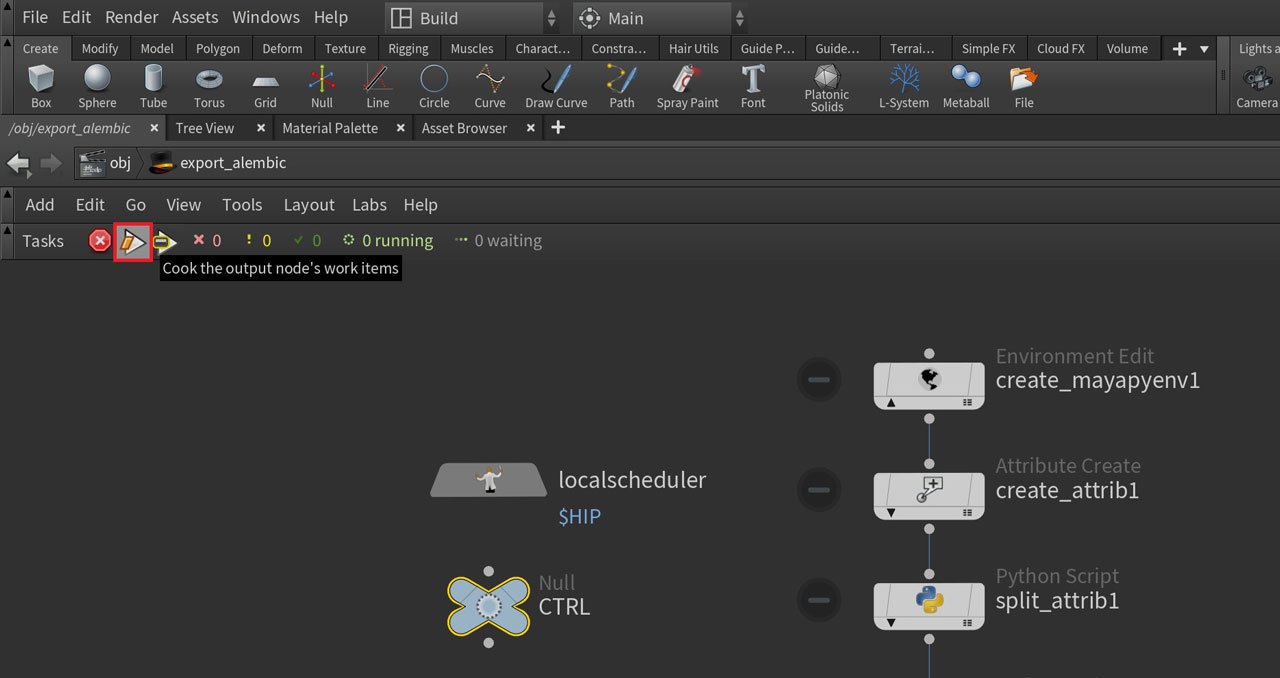

  4. Network Viewの左上にあるCook the output node's work itemsをクリックします。


  5. PDGの処理が走り始めます。

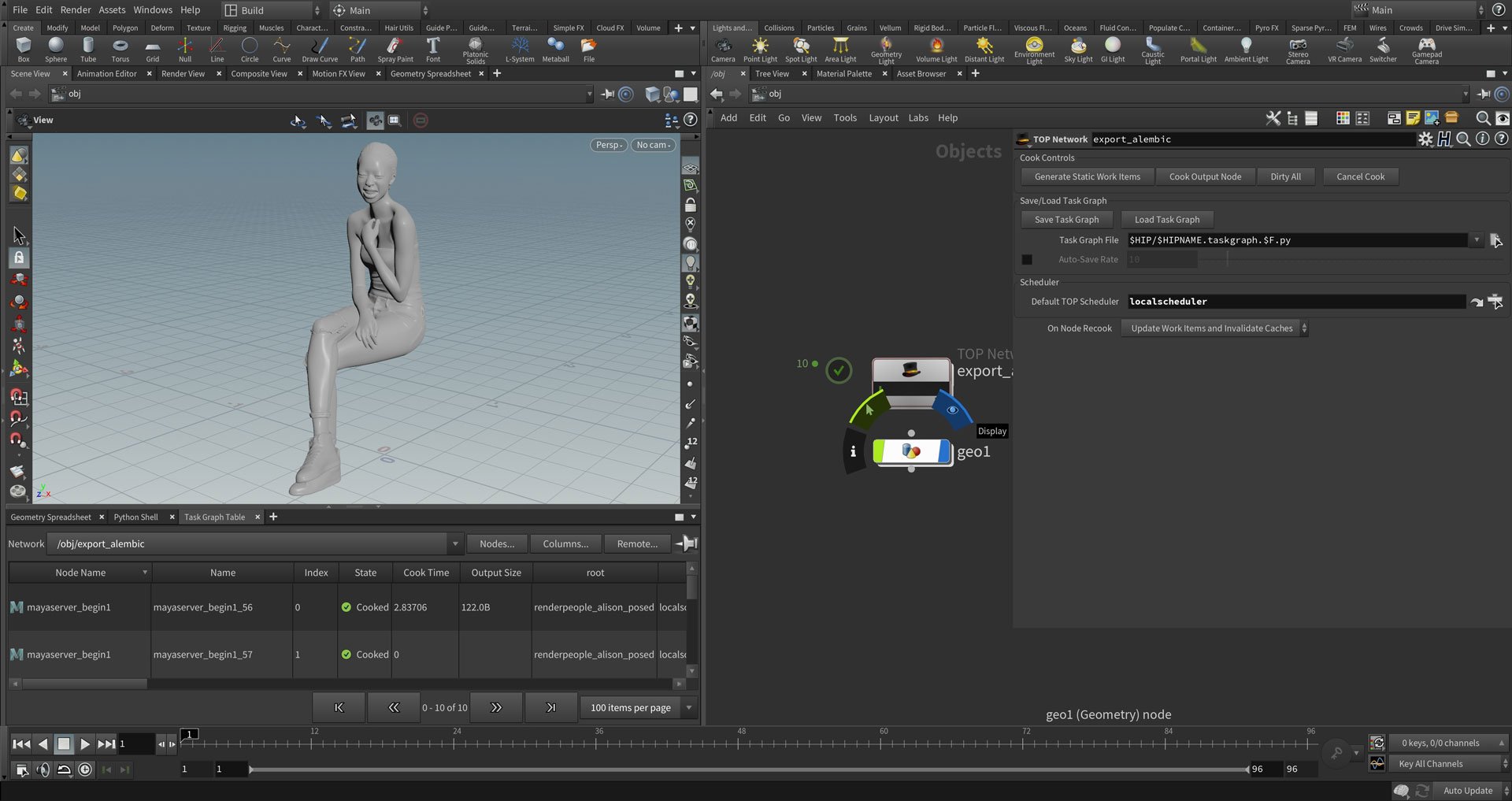

  6. 処理終了後にgeo1ノードのディスプレイフラグをたてると書き出したAlembicファイルの中身が表示されます。


解説

export_alembicノードの中に入ります。ノードの中はTOPネットワークになります。

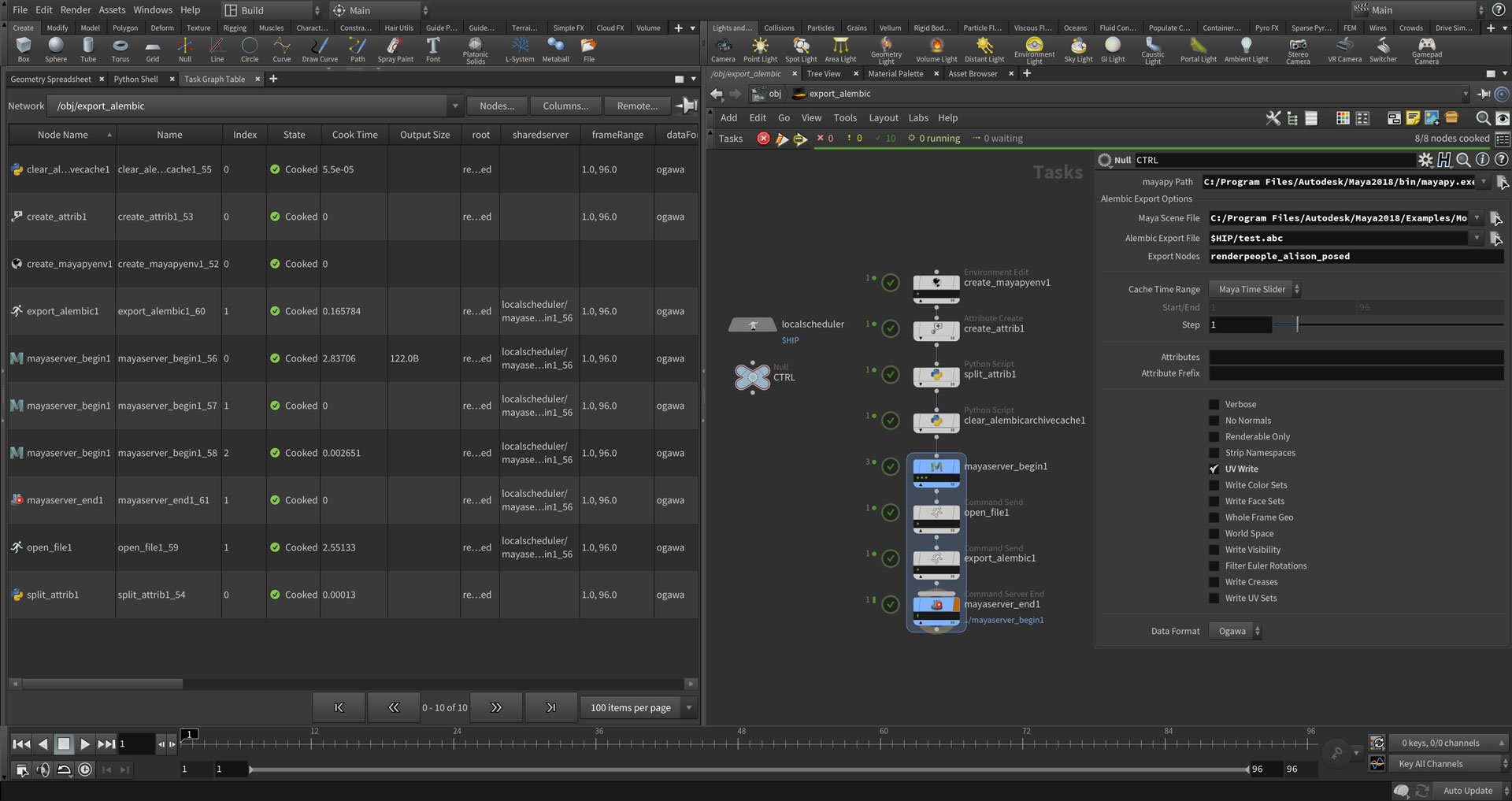

TOPネットワークでは、Task Graph Tableを表示しておくとアトリビュートなど様々な情報を見ることができて便利です。

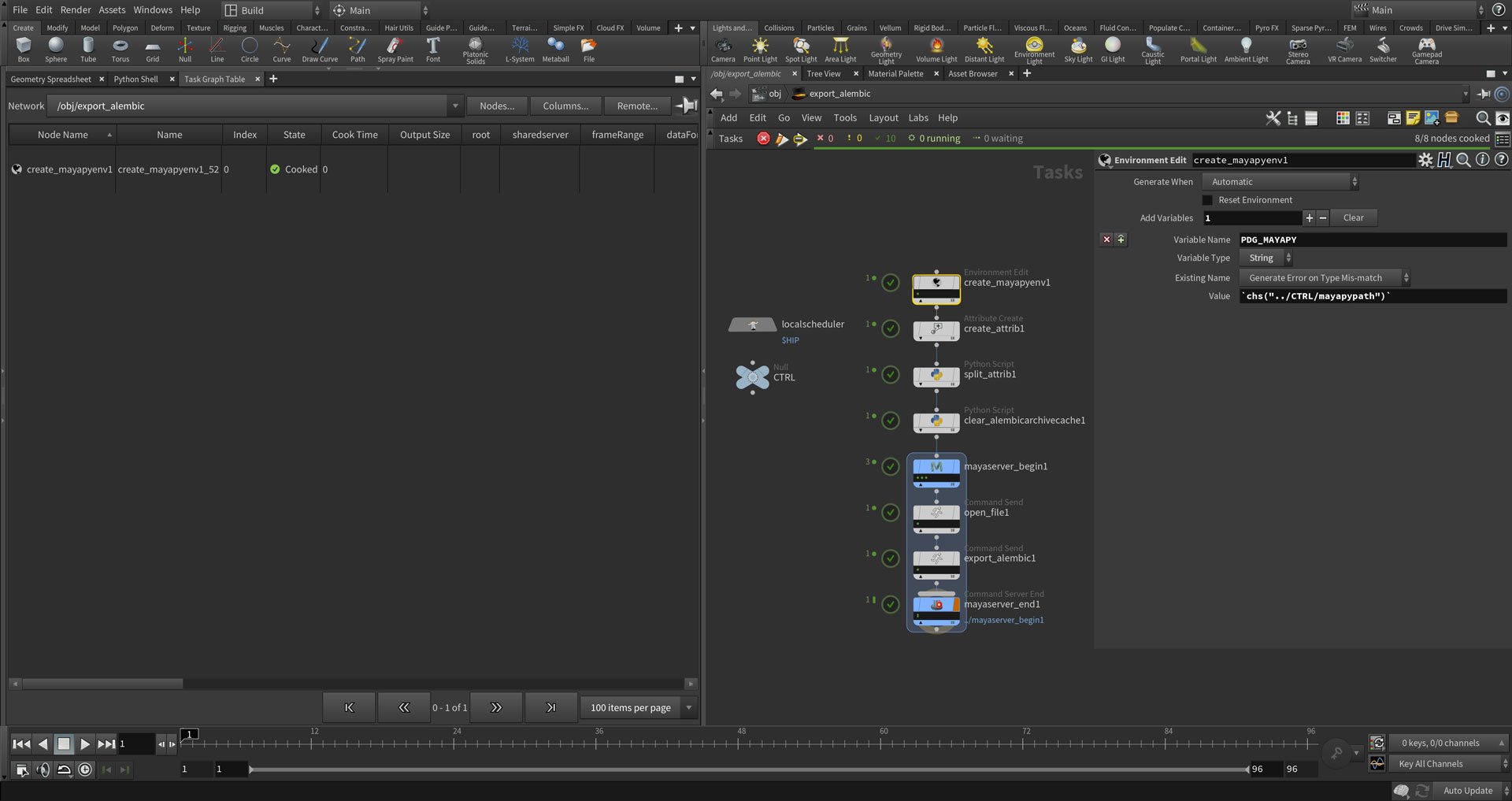

  • create_mayapyenv1
    mayapyの環境変数を設定しています。
    この環境変数は後のmayaserver_begin1ノードで参照されています。

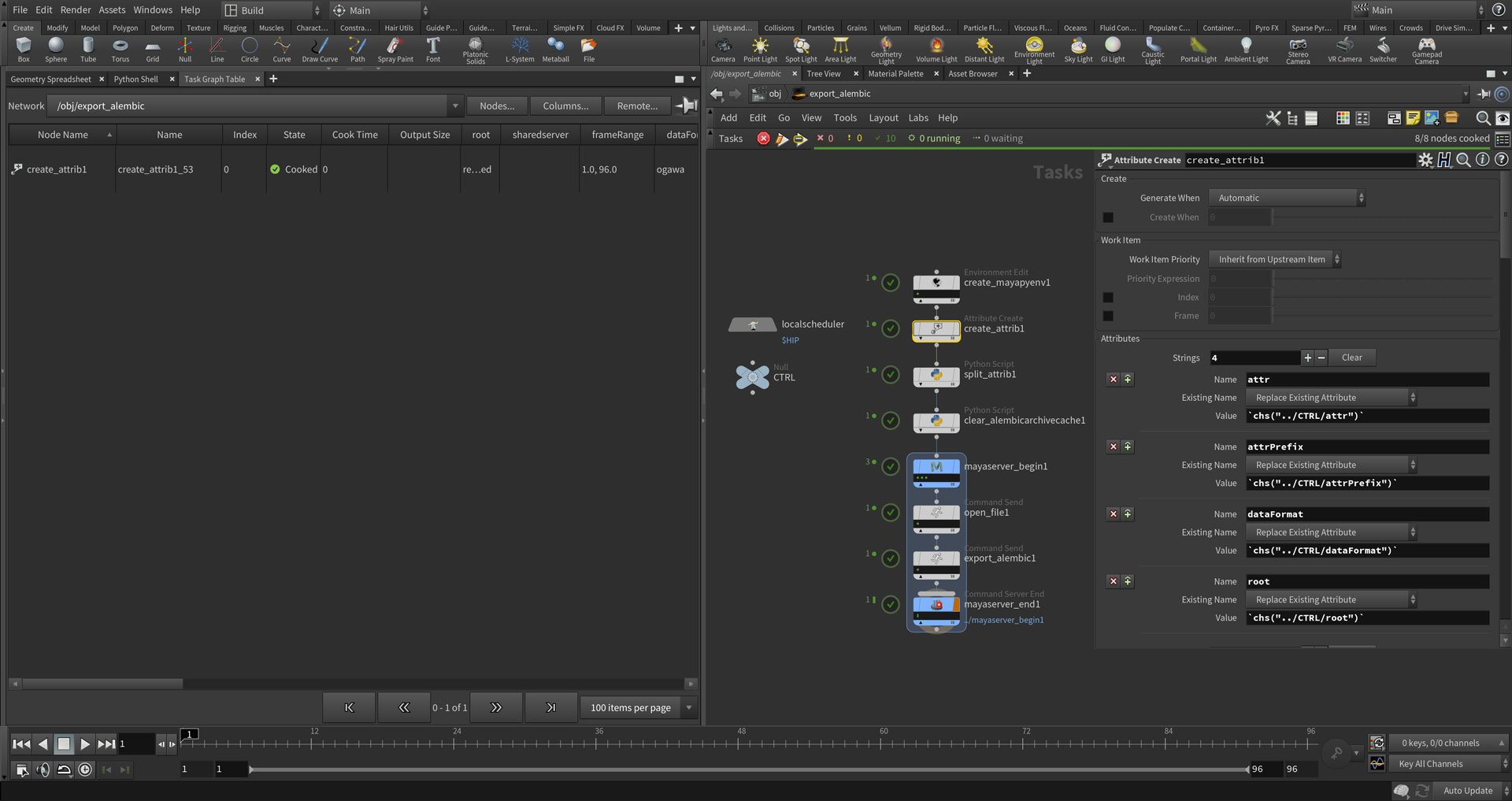

  • create_attrib1
    Alembicの書き出しオブションをアトリビュートとして設定しています。

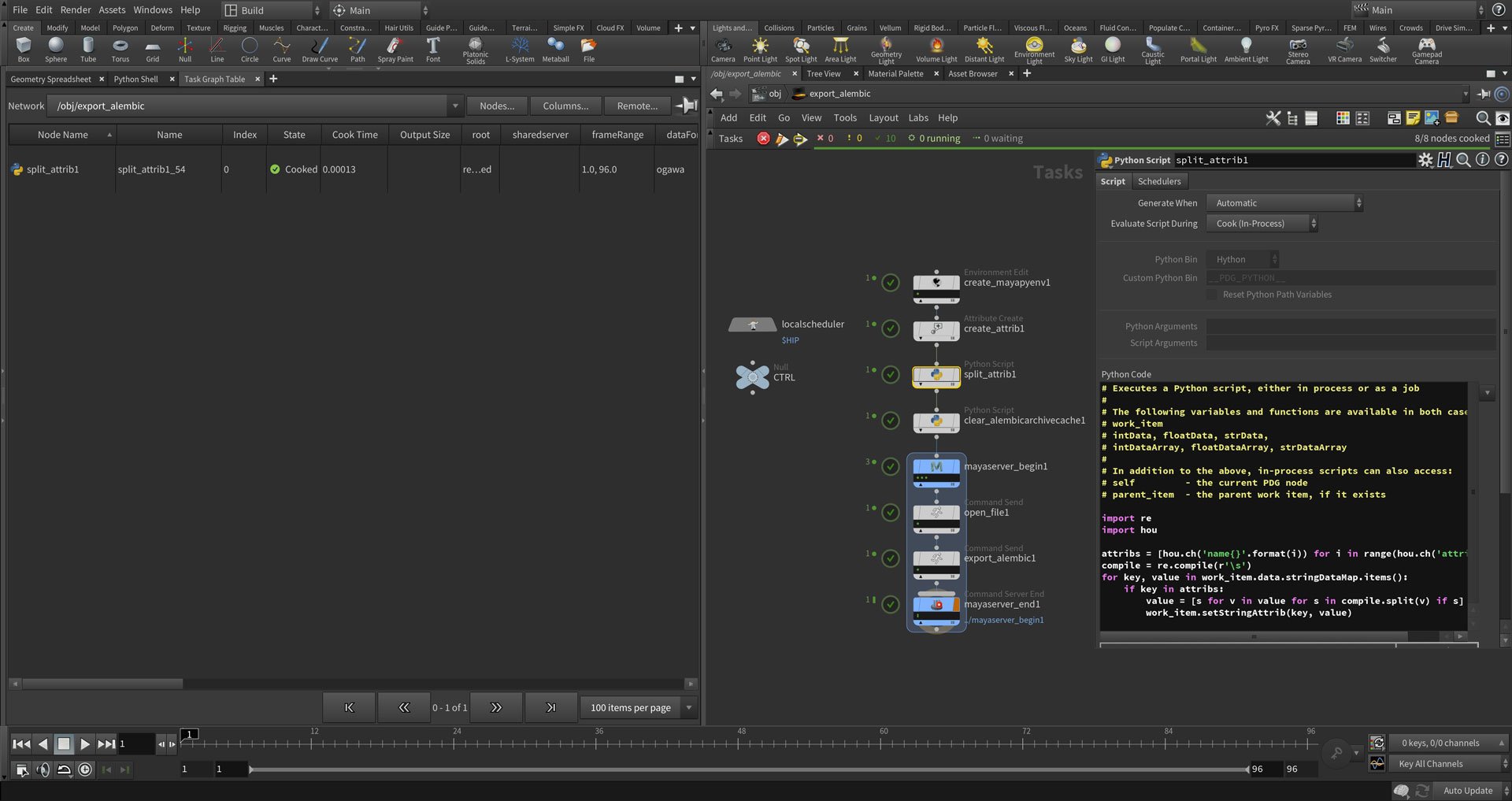

  • split_attrib1
    create_attrib1で設定したアトリビュートを文字列から文字列のリストに変換しています。

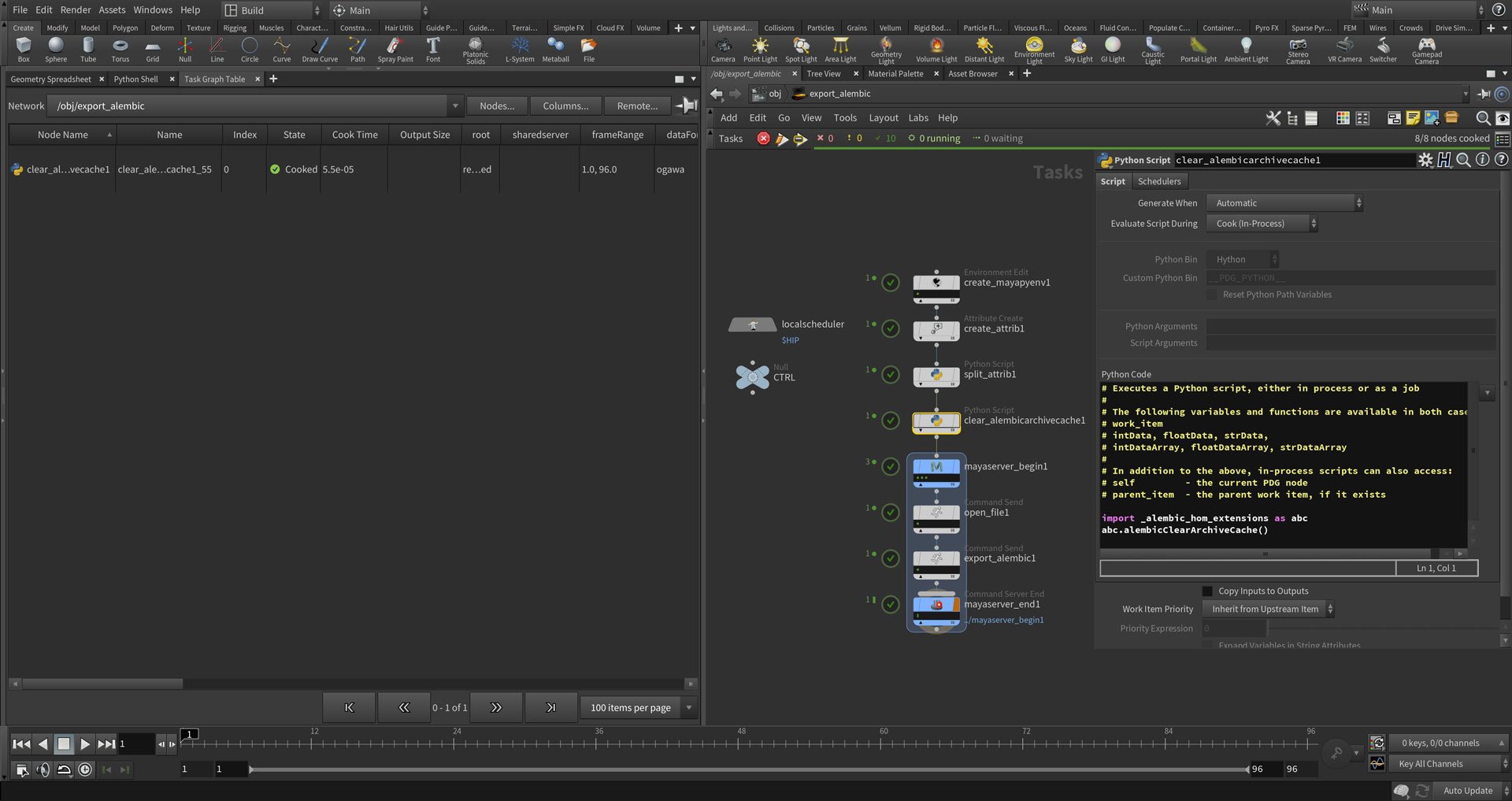

  • clear_alembicarchivecache1
    Houdiniで既存のAlembicファイルが読み込まれている場合、Alembicファイルの内部キャッシュをクリアします。
    キャッシュはScene ViewやGeometry SpreadsheetでAlembicファイルのデータが表示されていない時にクリアされます。
    このキャッシュがクリアされていないと既存のAlembicファイルへ上書きできずにエラーになる場合があります。

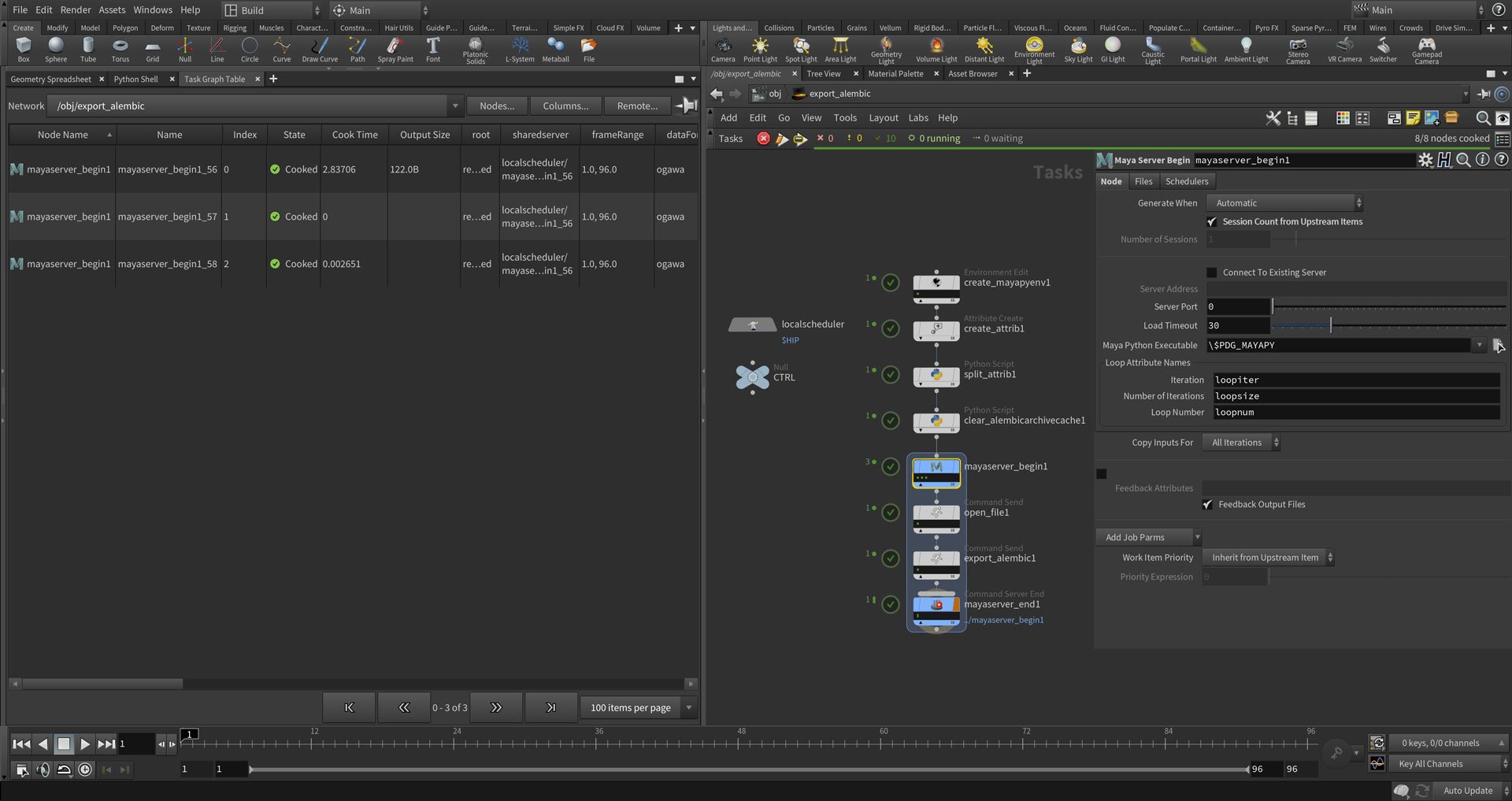

  • mayaserver_begin1/mayaserver_end1
    このブロック内でCommand Sendノードを使うとcreate_mayapyenv1で設定したmayapyに対して操作を行うことができます。

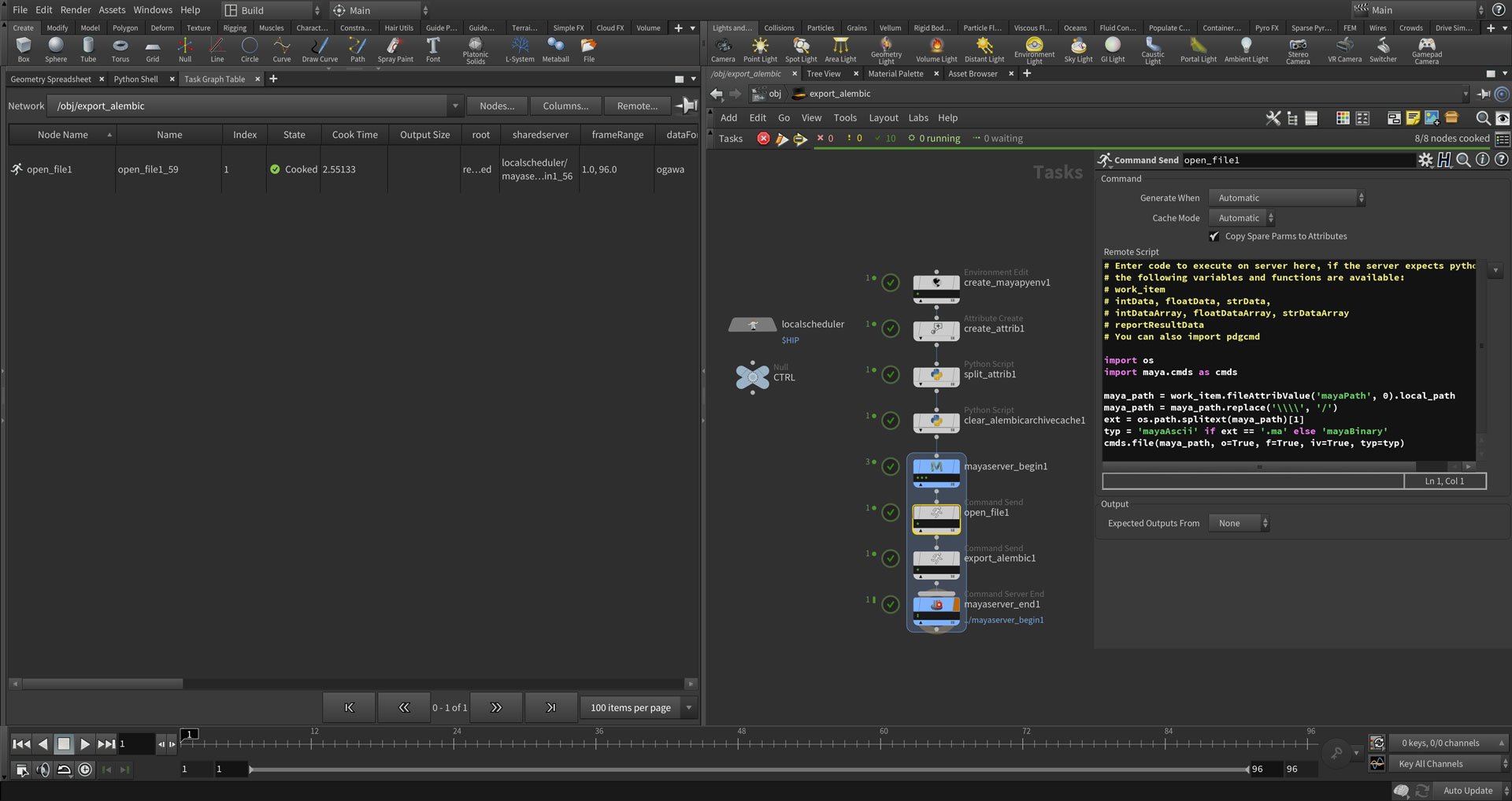

  • open_file1
    mayapyにMayaシーンファイルを開く命令を送ります。

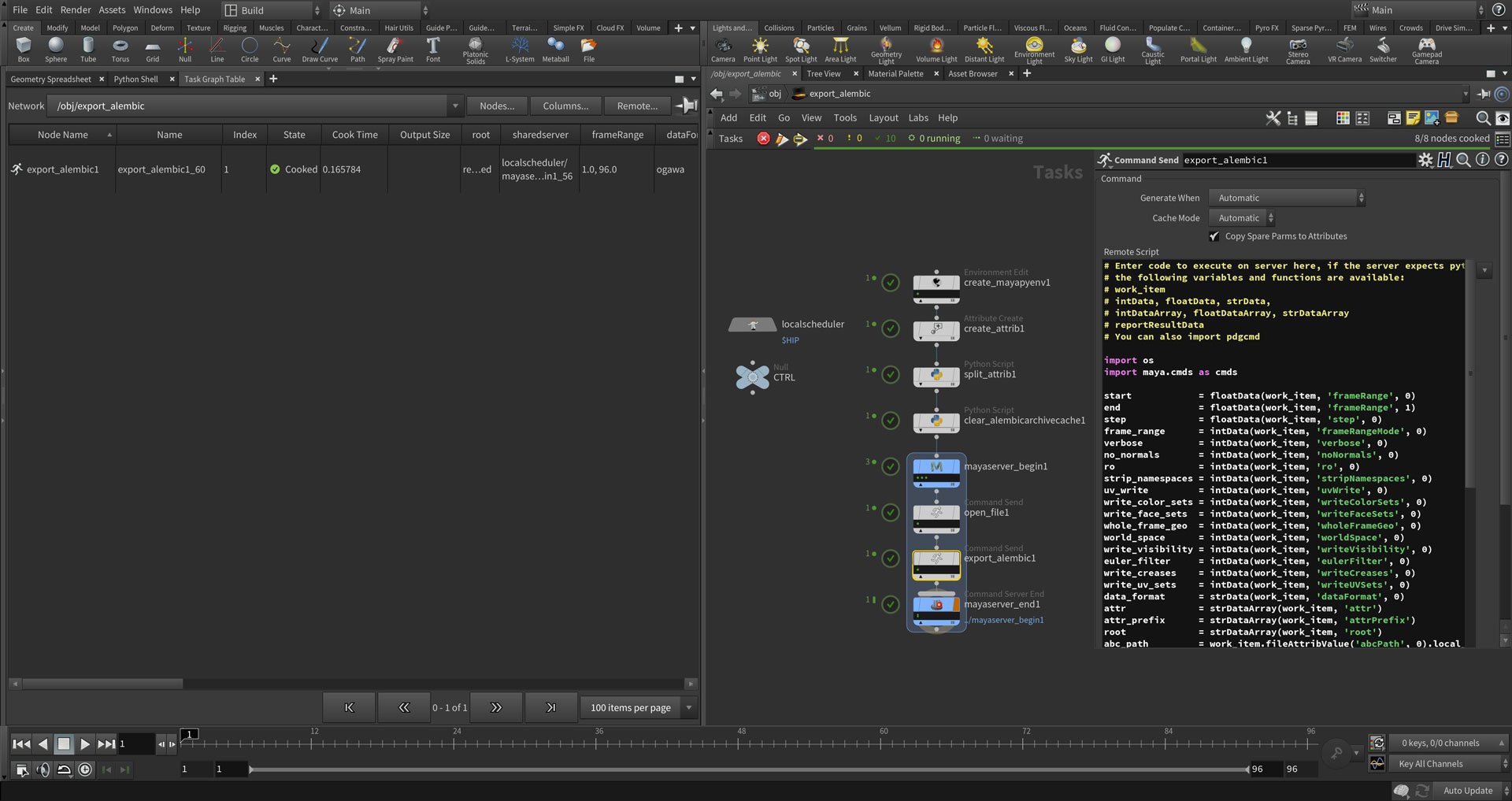

  • export_alembic1
    mayapyにAlembicファイルを書き出す命令を送ります。


最後に

いかがだったでしょうか。
PDGを使うことでMayaのシーンファイルのモデルをMayaを立ち上げずにHoudini内に読み込めるようになりました。
今回はスタティックメッシュを使いましたが、アニメーション入りのメッシュも同様に書き出すことが可能です。

このように面倒な作業をボタン1つで終わらせることも可能になりますので、ぜひ皆さんもPDGを触ってみてください!
