こんにちは。モノリスソフト テクニカルアーティストの森田です。
近年ゲームエンジンでは現実の業務用ビデオカメラに即したカメラが実装されるようになってきました。
現実のビデオカメラは一眼レフカメラなどの静止画カメラ(スチルカメラ)とルールが違う箇所があるため、初学者向けに情報をまとめました。
今回は明るさにかかわる話です。
ビデオカメラには「明るさ」を調整するために主に3つの要素があります。
「シャッタースピード」、「ISO」、「絞り」です。
ここでは設定していく順にみていきます。
シャッタースピード(Shutter Speed、シャッター速度)は、シャッターが開いている時間を表しています。例えば、「1/60」は、「1/60秒間シャッターを開いてイメージセンサー(フイルム)に光を取り込む」という意味です。
ビデオカメラの場合、スチルカメラ(一眼レフなどの静止画カメラ)と異なり原則として明るさを調整するときにシャッタースピードを使う事はありません。
ビデオカメラでは「シャッタースピードは "1/最終フレームレートの2倍" にする」ルールで固定されるからです。
例えば、映画などの24FPS向けの撮影ではシャッタースピードは1/48に、ビデオ撮影など60FPS向けの撮影ではシャッタースピードは1/120となります。
このルールは、自然なブラーを生み出せるとされています。
TIPS:
ゲームエンジンによってはブラー強度はシャッタースピードに依存しません。ですが、一つ調整要素が減るので上記のルールに従うのが良いかと思います。
なお、60FPSでシャッタースピード1/120ということはそのフレームの半分の時間、シャッターが開いていることを意味します。
絞り(F値、F-Stop、Aperture)とはカメラのレンズに組み込まれた光の量を調整する穴のことで、それを調整することで明るさのみならず被写界深度(DOF 、Depth of Field=ボケ具合、ピントの合う範囲)を調整することができます。
絞りは明るさを調整するためというよりはまず、「対象をどのようなボケ具合(演出)で撮影したいかを優先」して数値を決定します。
ニュース番組のように全体にピントがあった映像(パンフォーカス)にしたければF値を大きく、映画作品のような細かい演出描写を行いたければF値を小さめに設定します。
TIPS:
現実のビデオカメラでは、絞りはボケ具合以外にもぼけたハイライトの形状や光芒、フレア、ゴースト、画像全体のシャープさ等様々な光学現象(それらを用いた演出)にも関わってきますので演出意図にそって数値を調整します。
ただゲームエンジンでは、製品によってどこまで再現されているかは異なります。
ISO(イソ、アイエスオー)は光に対するイメージセンサの感度(=どの程度弱い光まで記録できるか、光の増幅度)を表します。
ISOは前述の「シャッタースピードや絞りによって決まった映像の明るさが明るいか、暗いか」によって変更します。
暗い場合はISOを上げます。明るい場合はISOを下げます。
TIPS:
ちなみに、ゲームエンジンでは「ISOを上げることによるノイズ」という弊害はないため、ISOはいくらでも上げることができます。
なお現実のビデオカメラのISOは常用できる範囲が(機種によっても異なりますが)だいたい決まっています。例えば800~1600です。
つまり、あまりにも高い値になっている場合はそもそもワールドが暗すぎる可能性があります。
さて、前述の内容が表のように一枚にまとまったいわゆる「チートシート」というものがあります。インターネット検索でcamera cheat sheet shutter speed ISO apertureなどと検索すると出てきます。
だいたいのチートシートは、縦軸が「絞り、シャッタースピード、ISO」となっており、横軸がそれらの数値でいずれも左側に行くほど暗くなり、右に行くほど明るくなるようになっています。
「絞りを右に一段ずらした場合、ISOを左に一段ずらすと同じ明るさ」になります。
例えば「F22、ISO100、1/60」のとき、もう少しボケが欲しいなどといった理由で「F22→ F16」に明るくした際には「ISO100→ ISO50」に暗くことで同じ明るさでボケ具合だけを調整することができます。
※前述の理由によりビデオカメラの場合はシャッタースピードは動的に変更しませんので無視してよいと思います。
「絞りを4段左」に、代わりに「ISOを右に4段」ずらすことで同じ明るさになります。
説明したように、「シャッタースピード」、「絞り」を決定して画面が明るすぎるときは、「ISO」を下げます。
しかし、昼間の撮影などISOを常用最低に設定したにもかかわらずそれでも明るすぎる場合はよくあります。
この場合、ビデオカメラでは環境に応じたNDフィルター(減光フィルター)をレンズの前に装着して、光の量を減らして暗くします。
TIPS:
ちなみに、ゲームエンジンではNDフィルターのパラメータはないことが多いので、その代わり「露出補正」など調整するパラメータがあることが多いようです。露出補正の+1、-1というのは前述のチートシートの横方向への一段を意味します。
ゲームエンジンでの露出の決める順番
個人的な、ゲームエンジン上での映像の明るさ決定の流れとしては(すでに適切なライティングしてあるとして)
この手順が一番楽かとは思います。

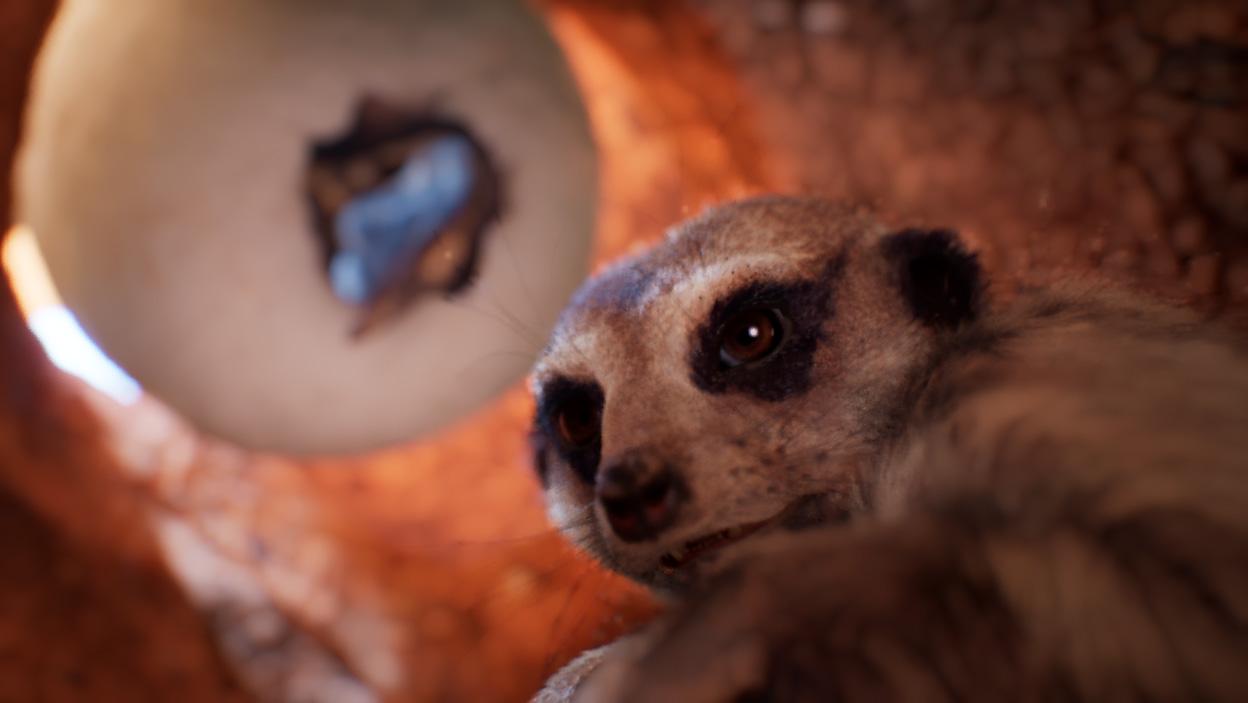

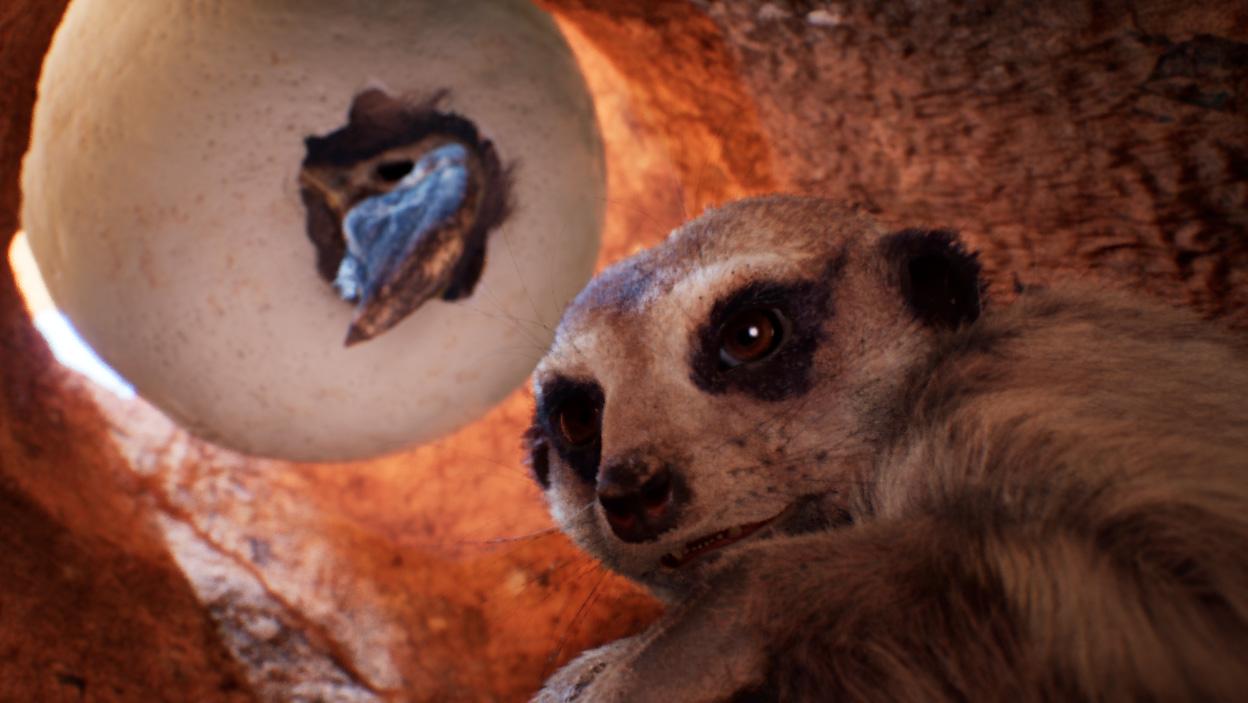

(※1)EpicGames "Meerkatデモ"
https://www.unrealengine.com/marketplace/ja/product/meerkat-demo
